中國科學院長春應用化學研究所馬東閣研究員等在熒光/磷光混合型白光OLED研究方面取得新進展，相關(guān)成果發(fā)表在國際期刊《先進材料》（Adv. Mater., 2014, 26, 1617）上。

　　目前，OLED照明引起了學術(shù)界和產(chǎn)業(yè)界的極大關(guān)注。由于藍色磷光材料的穩(wěn)定性一直沒有解決，熒光/磷光混合發(fā)光被認為是實現(xiàn)OLED照明應用的最佳途徑，混合型白光OLED成為有機發(fā)光研究領域的一大熱點。2006年美國Forrest組提出了在熒光和磷光發(fā)光層之間加中間層的思想（Nature, 2006, 440, 908），這種結(jié)構(gòu)利用單線態(tài)和三線態(tài)激子的擴散長度不同實現(xiàn)了熒光和磷光的同時發(fā)射，雖然發(fā)光效率得到了提高，但是器件結(jié)構(gòu)較復雜，而且光譜穩(wěn)定性較差。

　　長春應化所研究人員將具有較高三線態(tài)能級的藍色熒光材料摻雜到雙極共混主體材料中，在熒光和磷光發(fā)光層之間不加中間層就制備出高性能混合型白光OLED。這種不含中間層的混合型OLED結(jié)構(gòu)比較簡單，不但發(fā)光效率高，而且光譜十分穩(wěn)定。研究發(fā)現(xiàn)，雙極共混主體能夠有效抑制熒光與磷光之間的相互淬滅，而且藍色熒光材料與相鄰磷光材料之間的吸熱能量回傳降低了三線態(tài)能量損失，從而不采用中間層就可以獲得較高的發(fā)光效率。這種兼顧高效率和光譜穩(wěn)定性的混合型白光OLED在照明應用中具有很好的實用價值。

　　長春應化所在熒光/磷光混合型OLED研究方面取得了系列研究成果，相關(guān)工作已發(fā)表在Org. Electron.，Appl. Phys. Lett.，J. Appl. Phys.，J. Mater. Chem. C 等雜志上，并應邀撰寫綜述文章一篇（Materials Today, 2014, 17, 175）。這些工作得到了國家基金委、科技部、中科院和吉林省的項目支持。

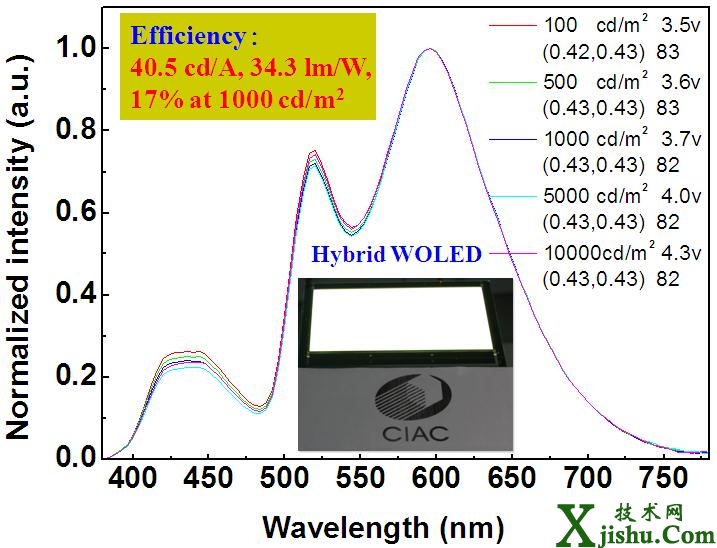

熒光/磷光混合型白光OLED的光譜及性能。圖為基于這種結(jié)構(gòu)制備的大面積發(fā)光板（150mm*75mm）
