2014年度IEEE-CICC（Custom Integrated Circuits Conference）會議于近期在美國加利福尼亞州圣何西市舉行。CICC會議是IC設計領域最重要會議之一，從1988年開始每年舉辦一次，會議內容涉及集成電路設計、仿真、制造，MEMS、生物電子等方面。中國科學院電子學研究所可編程芯片與系統研究室團隊在高電源抑制比電壓基準源設計技術方面取得突破，并在會議上報道了A -115dB PSRR CMOS Bandgap Reference With a Novel Voltage Self-Regulating Technique。

　　基準電壓源是高速數模混合芯片中非常重要的一個模塊，基準電壓的穩定性直接影響了整個系統的性能。面對數�；旌舷到y(tǒng)中復雜的噪聲環境，基準源必須擁有較高的電源抑制比，才能為高速數模混合芯片提供穩定的電壓參考。傳統高電源抑制比基準源設計中，采用LDO（低壓差線性穩壓器）為基準源提供局部穩定電源來提高基準源的電源抑制比。盡管這種方式簡單實用，但需要使用額外的運算放大器，功耗高、面積大。然而，隨著可穿戴設備以及移動設備的興起，SoC系統變的更為復雜，更多的高速數字電路、RF電路、開關電容電路集成在同一塊硅片上，模擬電路不僅需要面對更多的高頻噪聲干擾，而且對功耗以及面積的需求更加嚴苛。這對基準源電路的設計帶來了一項新的挑戰——如何在低功耗和小面積的情況下實現大帶寬范圍內的高電源抑制比。

　　鑒于上述難點，該論文提出了一種新型自穩壓技術，在不使用濾波電容、LDO以及運算放大器的情況下實現了一款高電源抑制比的基準源。采用新型自穩壓電路為基準源提供局部電源，在低功耗和小面積的情況下有效的提高了基準源的低/高頻電源抑制比。

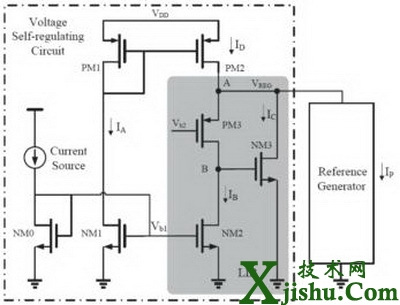

　　基于新型自穩壓技術的電壓基準原理圖如圖1所示。自穩壓技術先將電源的電壓波動轉換為電流，然后通過低阻支路（圖1中陰影部分所示）旁路到地，從而得到一個干凈的局部電源。該技術摒棄了傳統使用LDO的方法，極大的節約了功耗和面積，并且對電源噪聲的抑制效果顯著。該自穩壓技術亦可用于提高其他電源噪聲敏感電路的電源抑制比（如比較器、運算放大器等）。

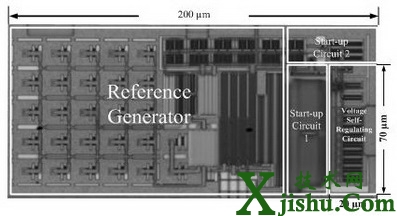

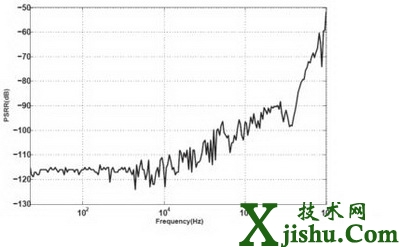

　　整體電路采用0.18µm標準CMOS工藝設計實現，芯片照片如圖2所示�；鶞�(zhǔn)源電源抑制比測試結果如圖3所示，電源抑制比在低頻時達-115dB，在10MHz處達-90dB，測試結果優于其他同類型文獻。

圖1 基于新型自穩壓技術的電壓基準原理

圖2 芯片照片

圖3 電壓基準源的電源抑制比測試結果
